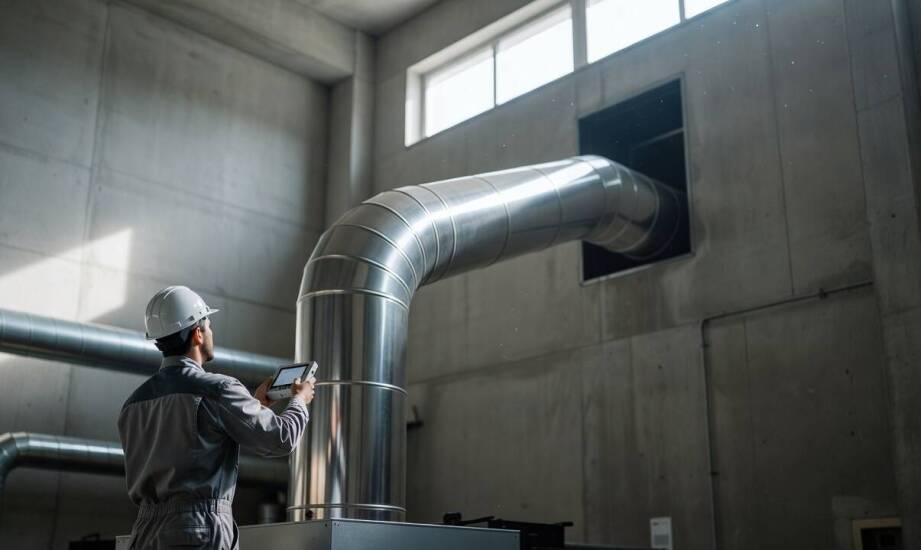

Jakie dane zebrać przed doborem komina do hali produkcyjnej i kotłowni

W projekcie modernizacji kotłowni w hali produkcyjnej lub zaawansowanym zakładzie przemysłowym powodzenie całej instalacji zależy od wczesnego zgromadzenia precyzyjnych danych z obiektu. Dobór właściwego systemu odprowadzania spalin musi opierać się na twardych wyliczeniach inżynieryjnych i znajomości bilansu energetycznego, a nie wyłącznie na ogólnych deklaracjach z broszur producentów. Zignorowanie kluczowych informacji o parametrach pracy urządzenia grzewczego bądź planowanej trasie prowadzenia przewodu najczęściej prowadzi do błędnego określenia średnicy rur oraz nieodpowiedniego wyboru budulca. Takie uchybienia na etapie projektowania skutkują poważnymi problemami z ciągiem, szybką degradacją korozyjną elementów szczelnych, a ostatecznie wymuszają kosztowne przestoje procesów technologicznych i ponowne inwestycje naprawcze.

Jakie informacje o urządzeniu grzewczym zebrać najpierw?

Podstawą każdego poprawnego projektu instalacji wydechowej jest dogłębna analiza głównego źródła ciepła. W pierwszej kolejności inżynierowie weryfikują dokładny typ urządzenia grzewczego oraz zadeklarowany tryb jego pracy, który w warunkach fabrycznych może mieć charakter stały lub cykliczny. Niezwykle istotnym czynnikiem pozostaje przewidywana zmienność obciążenia układu, wynikająca ze specyfiki obsługiwanych procesów produkcyjnych. Gwałtowne wahania zapotrzebowania na moc kotła przekładają się bezpośrednio na zmiany generowanej temperatury oraz strumienia masy spalin, co zmusza projektantów do wykonania zaawansowanych obliczeń przepływowych. Zgodnie z wytycznymi normy PN-EN 13384-1 dla obsługi pojedynczych palników oraz PN-EN 13384-2 dla układów wielokotłowych, właśnie te zmienne stanowią niepodważalny punkt wyjścia do ustalenia przekroju rdzenia.

Zestawienia tabelaryczne i dokumentacje techniczne producentów kotłów kondensacyjnych wskazują, że temperatura spalin na wylocie z układu kondensującego mieści się w granicach 40–80°C. W przypadku jednostek zasilanych paliwami stałymi wartości te są wielokrotnie wyższe i często osiągają poziom 400–600°C, co dokładnie obrazują wytyczne wytrzymałościowe ujęte w normie PN-EN 1443. Zrozumienie tych wyraźnych różnic termicznych pozwala bezbłędnie przypisać projektowany system do adekwatnej klasy ciśnieniowej i temperaturowej. Standardowe instalacje pracujące w trybie grawitacyjnym podciśnienia oznacza się wymaganą klasą N, natomiast nowoczesne układy nadciśnieniowe otrzymują symbol P. Zderzenie mocy cieplnej nominalnej i minimalnej ze zdefiniowanym zapotrzebowaniem na ciąg w obrębie króćca spalinowego decyduje o stabilności pracy całej kotłowni przemysłowej.

Jak właściwości spalin i trasa przewodu wpływają na układ?

Oprócz parametrów wyjściowych kotła projektant musi zmierzyć się ze środowiskiem, w jakim docelowo operuje gotowa konstrukcja wyciągowa. To fizykochemiczna charakterystyka gazów i przestrzenne uwarunkowania hali decydują o ostatecznym kształcie systemu odprowadzania.

Ryzyko kondensacji a dobór odpowiedniego materiału

Agresywność medium wyrzucanego do atmosfery warunkuje podatność powłoki wewnętrznej na przyspieszoną destrukcję. W nowoczesnych jednostkach gazowych, gdzie gazy spalinowe ulegają silnemu schłodzeniu jeszcze przed opuszczeniem szachtu, wytrąca się agresywny kondensat o odczynie pH na poziomie 1,5–4. Wyniki pomiarów środowiskowych w strefach przemysłowych udowadniają, że tak kwaśna ciecz niszczy tradycyjne materiały w zaledwie kilka miesięcy. Skuteczne powstrzymanie zjawisk korozyjnych wymusza zastosowanie struktur o podwyższonej odporności. Doskonale radzą tu sobie rdzenie wykonane z uszlachetnionej stali gatunku 1.4404, specjalistyczna ceramika izostatyczna oraz zaawansowane technicznie polimery. Zastosowanie tworzywa PPH spełniającego wymogi klasy T200 W2 P1 zapewnia pełną szczelność instalacji nadciśnieniowej przy zachowaniu odporności na kwasy w środowisku niskotemperaturowym. Odwrotne zasady obowiązują przy potężnych kotłach zasilanych biomasą lub węglem, gdzie obciążenia termiczne i groźba pożaru sadzy narzucają wykorzystanie wkładów ceramicznych z certyfikacją T600 N1 D.

Konfiguracja przestrzenna i moduły wspomagające ciąg

Architektura samego obiektu przemysłowego bywa głównym ogranicznikiem dla zespołu planującego układ wydechowy. Dokładne wymiary budynku, wysokość stropów oraz lokalizacja poszczególnych urządzeń narzucają ostateczną długość szachtu i liczbę koniecznych załamań trasy. W mechanice płynów każda zmiana kierunku odprowadzenia generuje zauważalne opory przepływu, co w mocno rozgałęzionych halach często zmusza projektantów do powiększenia początkowo założonej średnicy rur. Wszelkie przejścia przewodów przez stropy, ściany nośne czy konstrukcje dachowe podlegają ścisłym rygorom ochrony przeciwpożarowej. Konieczne jest tu utrzymanie normatywnych odległości od materiałów palnych oraz zastosowanie atestowanych osłon izolacyjnych, zapobiegających niekontrolowanemu przenoszeniu ciepła.

W codziennej praktyce projektowej marka Almeva Poland dobiera certyfikowane systemy wyciągowe z tworzywa PPH, wysokogatunkowej stali i ceramiki w oparciu o precyzyjny bilans cieplny wyliczany dla konkretnego zakładu. Odpowiednio wdrożone kominy przemysłowe pozwalają inżynierom na bezpieczną integrację z dodatkowymi modułami odzysku ciepła, w tym z ekonomizerami mocowanymi bezpośrednio na drodze wyrzutu. Gdy naturalna siła wyporu okazuje się zbyt słaba w zderzeniu ze skomplikowaną architekturą hali i wydłużonym rurociągiem, specyfikacja materiałowa uwzględnia dodatkowe wentylatory wyciągowe. Aktywne moduły wspomagające ciąg, zestawy solidnych rewizji serwisowych do okresowego czyszczenia oraz wydajne systemy odprowadzania gromadzących się skroplin modyfikują bazowy profil hydrauliczny, stabilizując cały obieg.

Prawidłowe uformowanie i zabezpieczenie układu wydechowego dedykowanego dla fabrycznej kotłowni wymaga wysoce analitycznego podejścia oraz wnikliwej inwentaryzacji obciążeń roboczych. Pomijanie początkowego etapu obliczeń na rzecz pobieżnego dopasowania średnicy opierającego się jedynie na nazwie towarowej rodzi odczuwalne ryzyko awarii całej linii. Dogłębne rozpoznanie dynamiki temperaturowej źródła ciepła, poparte twardymi wytycznymi z norm technicznych, stanowi niezawodną metodę budowy stabilnego układu wyrzutu spalin. Właściwe zgromadzenie kompletu twardych danych wejściowych przed rozpoczęciem prac instalacyjnych chroni zakład przemysłowy przed usterkami infrastruktury grzewczej i gwarantuje utrzymanie stałego rytmu produkcji na wiele lat roboczych.
